齒輪齒條式擺動氣缸與葉片式擺動氣缸的區別

擺動氣缸主要分為齒輪齒條式和葉片式，這兩種氣缸有什么區別呢，下面詳細說明它們的不同點。

1.工作原理的不同

葉片式擺動氣缸有單片式和雙片式，聯在心軸上，葉片放在一個封閉的環形槽內。環形槽一邊通氣的時候，葉片就擺向另一邊。

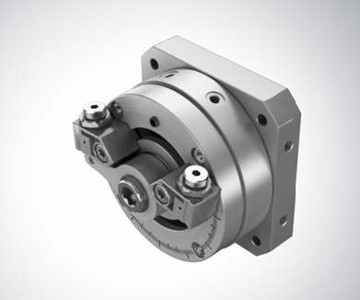

葉片式擺動氣缸

齒輪齒條式擺動氣缸是通過齒條推動齒輪作回轉運動，由齒輪輸出力矩并帶動負載擺動。

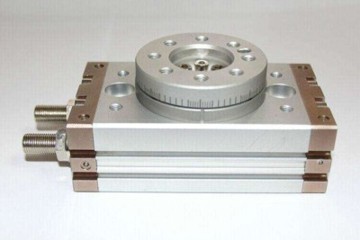

齒輪齒條式擺動氣缸

2.體積質量不同

齒輪齒條式擺動氣缸體積一般較大，葉片式的體積普遍偏小。

3.改變擺動角度的方法不同

齒輪齒條式通過改變內部或外部擋塊位置，葉片式氣缸則通過調節止動塊的位置。

4.輸出力矩的不同

齒輪齒條式比葉片式擺動氣缸輸出力矩更大，更適用于輸出力矩大的場所。

5.泄露的不同

齒輪齒條式的內漏和外漏都很小，而葉片式的因為采用特殊密封結構，只有微漏。

6.擺動角度范圍的不同

齒輪齒條式在0～190°之間均可調節，而葉片式最大可至280°。

7.最低使用壓力的不同

齒輪齒條式最低使用壓力較小。齒輪齒條式適用壓力范圍0.1～1之間，而葉片式適用壓力范圍在0.15～1之間。

8.擺動速度的不同

齒輪齒條式擺動90°的時間范圍在0.2～1之間，宜低速運行。葉片式擺動90°的時間范圍在0.03～0.3之間，擺動速度快，不宜低速運行。
